光电封接玻璃片是光电领域实现气密性封装与电信号 / 光信号传输兼容的关键材料,其核心价值在于解决 “封装密封性” 与 “功能导通性” 的矛盾。以下从材质分类、核心性能、典型用途三方面展开详细解析:
一、核心材质分类:按封接原理与成分划分
光电封接玻璃片的材质设计需匹配封接对象(如金属、陶瓷、半导体)的热膨胀系数(CTE),避免封装后因热应力开裂。主流材质可分为三大类:

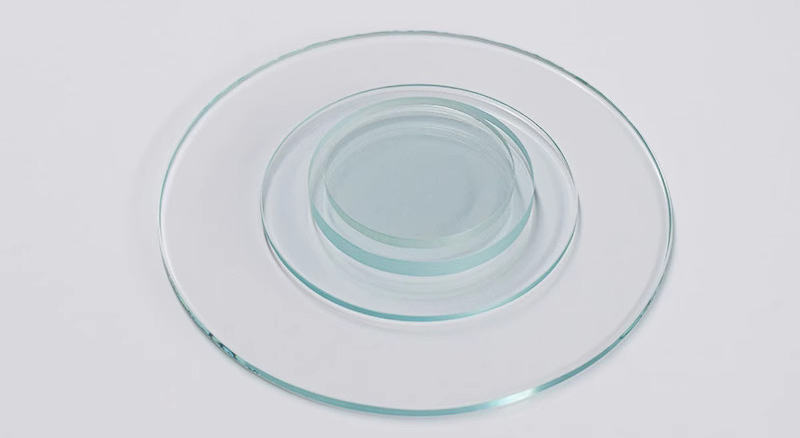

材质:低熔点玻璃(LMG)
核心成分:PbO-B2O3-SiO2、Bi2O3-B2O3-ZnO 等(无铅化是趋势)
封接原理:加热至玻璃软化点(300-550℃),冷却后形成致密密封层。
玻璃特点:
1. 封接温度低,兼容热敏元件;
2. 可调节 CTE,匹配金属 / 陶瓷;
3. 无挥发性,密封性稳定
适用场景:传感器封装、LED 支架封接、MEMS 器件

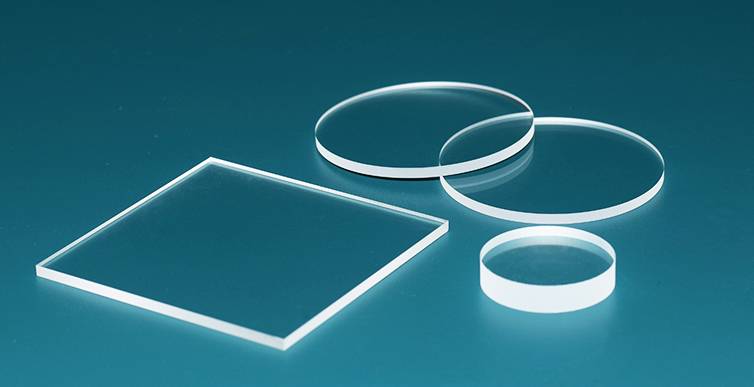

材质:高硼硅玻璃
核心成分:SiO2(70%-80%)、B2O3(10%-15%)、Na2O/K2O
封接原理:与金属(如可伐合金)通过 “匹配 CTE + 高温烧结(800-1000℃)” 实现结合 。
玻璃特点:
1. 耐高温(软化点>800℃),化学稳定性强。
2. 透光性好(可见光 / 近红外)。
3. 绝缘性优异。
适用场景:用于光电管、高温传感器、激光器件窗口封装。

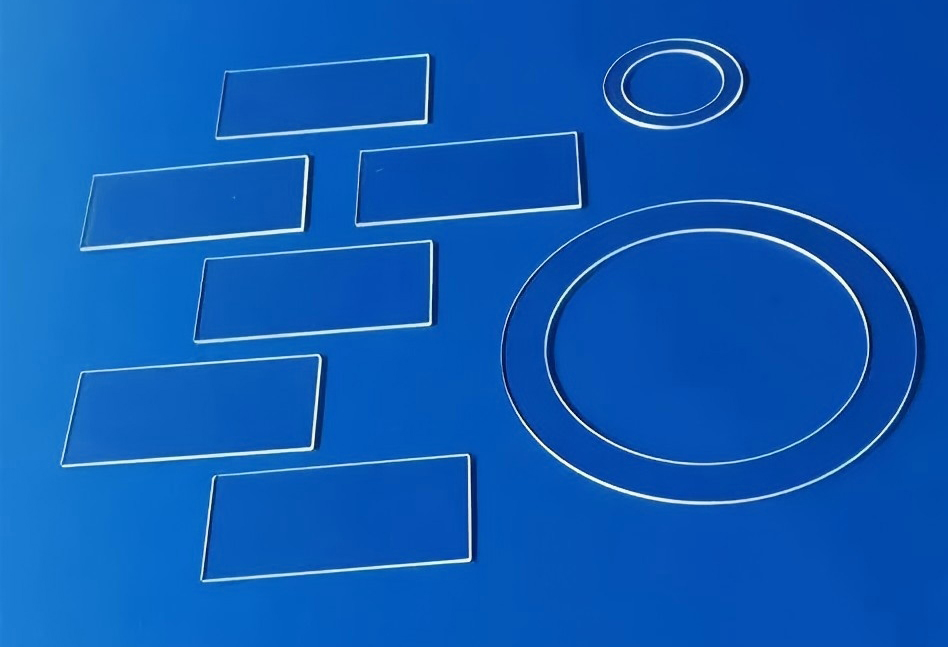

材质:微晶玻璃
核心成分:Li2O-Al2O3-SiO2、MgO-Al2O3-SiO2 等。
封接原理:先熔融成型,再经热处理析出微晶相,调节 CTE 与强度。
玻璃特点:
1. CTE 可精准调控(1-15×10⁻⁶/℃),适配半导体。
2. 机械强度高(抗弯强度>300MPa)。
3. 耐冷热冲击。
适用场景:功率器件(IGBT)封装、半导体芯片载板封接。
